در طراحی شبکه‌های ساخت‌یافته (Structured Cabling)، استفاده از تجهیزات پسیو استاندارد نه‌تنها باعث نظم و یکپارچگی بیشتر می‌شود، بلکه در عیب‌یابی، توسعه و نگهداری شبکه نیز نقش مهمی ایفا می‌کند. در این میان، پچ پنل و پچ کورد دو جزء حیاتی هستند که در اکثر پروژه‌های پسیو شبکه مورد استفاده قرار می‌گیرند.
در این مقاله از سرآمدان، با این دو تجهیز پسیو به‌صورت کامل تفاوت پچ پنل و پچ کورد را بررسی می‌کنیم.

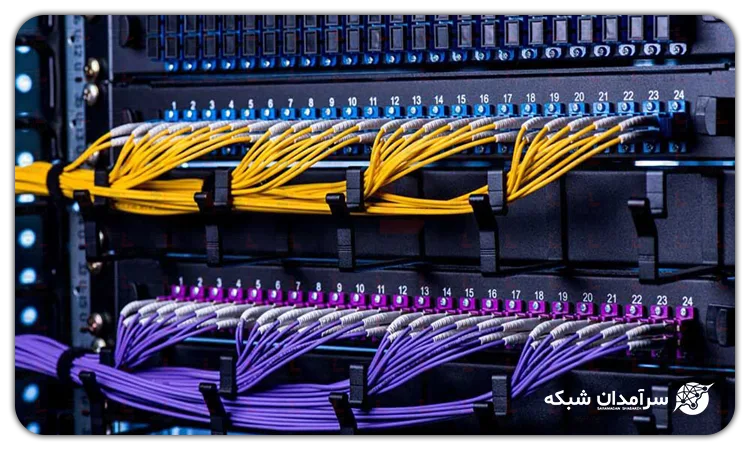

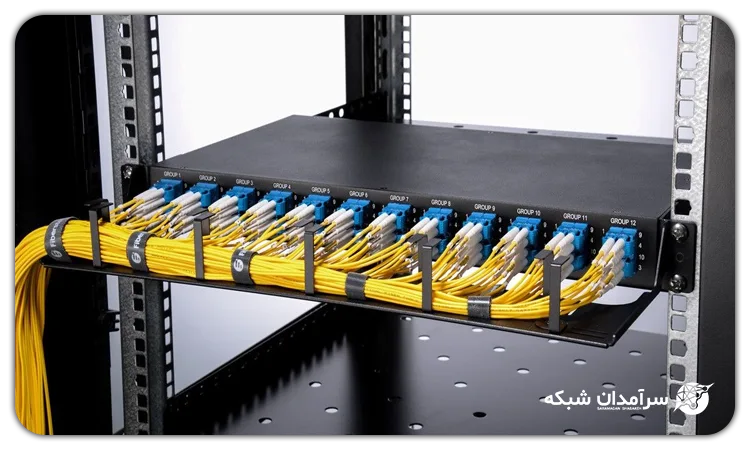

پچ پنل چیست؟
پچ پنل (Patch Panel) یک تجهیز پسیو رک‌مونت است که برای مدیریت و نظم‌دهی به کابل‌های شبکه در مرکز توزیع (مانند رک) مورد استفاده قرار می‌گیرد. این پنل شامل تعدادی پورت در جلوی خود است که از طریق کابل‌های شبکه به ترمینال‌های پشت پنل متصل می‌شوند.
در حقیقت، پچ پنل نقطه‌ی تجمیع کابل‌های شبکه‌ای است که از نقاط مختلف ساختمان وارد رک می‌شوند. کابل‌ها در پشت پنل پانچ شده و از جلوی آن با استفاده از پچ کوردها به سوئیچ یا سایر تجهیزات اکتیو متصل می‌شوند.
کاربرد پچ پنل در شبکه
پچ پنل کاربردهای زیادی در پروژه‌های شبکه دارد که برخی از مهمترین آن‌ها عبارتند از:
1. نظم‌دهی به کابل‌ها
با استفاده از پچ پنل، تمامی کابل‌های دائمی در یک نقطه متمرکز می‌شوند که این موضوع باعث نظم بالا و مدیریت بهتر کابل‌کشی می‌شود.
2. سهولت در تغییرات شبکه
در آینده اگر نیاز به تغییر در اتصالات باشد، بدون نیاز به جابه‌جایی کابل‌های اصلی، فقط کافیست پچ کوردهای متصل به جلوی پچ پنل را تغییر دهید.
3. عیب‌یابی سریع‌تر
با شماره‌گذاری دقیق پورت‌های پچ پنل، پیدا کردن مسیر اتصال هر کابل بسیار ساده می‌شود و زمان عیب‌یابی به حداقل می‌رسد.
4. افزایش طول عمر کابل‌ها
پچ پنل از وارد آمدن فشار مستقیم به کابل‌های افقی یا عمودی جلوگیری می‌کند و این موضوع باعث افزایش دوام کابل‌ها می‌شود.
5. پیاده‌سازی شبکه ساخت‌یافته استاندارد
استفاده از پچ پنل، بخشی از الزامات طراحی شبکه به روش ساخت‌یافته است که برای شبکه‌های تجاری، اداری و حتی خانگی بزرگ توصیه می‌شود.
در پروژه‌های پسیو اجراشده توسط تیم سرآمدان، همیشه از پچ پنل‌های استاندارد 24 یا 48 پورت با برچسب‌گذاری دقیق استفاده می‌شود تا بالاترین سطح نگهداری و توسعه‌پذیری فراهم گردد.

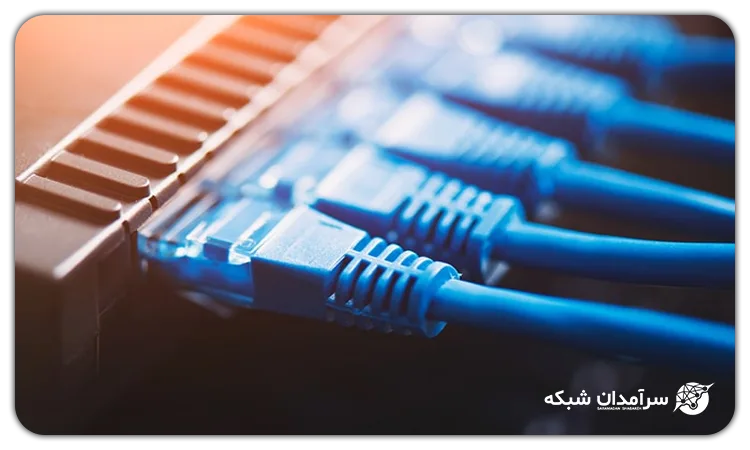

پچ کورد چیست؟
پچ کورد (Patch Cord) یا همان کابل رابط شبکه، یک کابل آماده و کوتاه است که دو سر آن به کانکتور RJ-45 پرس شده و برای اتصال بین تجهیزات شبکه در داخل رک یا فضای کاری مورد استفاده قرار می‌گیرد.
این کابل‌ها برخلاف کابل‌های افقی که نیاز به پانچ دارند، کاملاً آماده هستند و تنها کافی است آن‌ها را به پورت‌ها متصل کنید. طول پچ کوردها معمولاً از ۳۰ سانتی‌متر تا چند متر متغیر است و رنگ‌بندی‌های مختلفی نیز برای دسته‌بندی بهتر آن‌ها استفاده می‌شود.
انواع رایج پچ کورد:
- Cat5e، Cat6، Cat6a و بالاتر
- با روکش UTP، FTP یا SFTP
- در رنگ‌های متنوع برای مدیریت آسان‌تر رک
مزایای استفاده از پچ کورد
استفاده از پچ کورد به‌جای کابل‌کشی مستقیم در رک و بین تجهیزات مزایای متعددی دارد:
1. اتصال سریع و بدون ابزار
برای استفاده از پچ کورد نیازی به ابزار پانچ یا ترمینال نیست. فقط کافی است دو سر آن را به پورت‌ها متصل کنید.
2. افزایش انعطاف‌پذیری در مدیریت شبکه
اگر بخواهید دستگاهی را جابه‌جا یا اتصال را تغییر دهید، به‌سادگی می‌توانید پچ کورد قبلی را جدا کرده و یک پچ کورد دیگر جایگزین کنید، بدون دست زدن به کابل‌کشی اصلی.
3. جلوگیری از آسیب به کابل‌های دائمی
پچ کوردها رابط بین کابل‌های دائمی (که پانچ شده‌اند) و تجهیزات شبکه هستند. این باعث می‌شود فشار یا کشش واردشده به کابل‌های اصلی کاهش یابد و طول عمر آن‌ها افزایش پیدا کند.
4. امکان شماره‌گذاری و رنگ‌بندی
استفاده از رنگ‌های مختلف یا برچسب‌گذاری روی پچ کوردها، امکان شناسایی سریع مسیرهای شبکه را فراهم می‌کند، خصوصاً در رک‌های بزرگ یا دیتاسنترها.
5. کیفیت سیگنال بهتر در فاصله‌های کوتاه
پچ کوردهای با کیفیت که از مس خالص و استاندارد ساخته شده‌اند، نویز کمتری ایجاد می‌کنند و در فواصل کوتاه پایداری سیگنال بهتری دارند.
در اجرای پروژه‌های حرفه‌ای توسط سرآمدان، انتخاب پچ کورد مناسب از نظر نوع، طول و شیلدینگ، با دقت بالا انجام می‌شود تا بالاترین کارایی و طول عمر برای شبکه تضمین شود.
تفاوت پچ پنل و پچ کورد چیست؟
با اینکه پچ پنل و پچ کورد هر دو در سیستم کابل‌کشی ساخت‌یافته استفاده می‌شوند، اما از نظر ساختار، عملکرد و محل استفاده تفاوت‌های مهمی دارند. در جدول زیر و سپس به‌صورت تشریحی این تفاوت‌ها بررسی شده‌اند:
| ویژگی | پچ پنل | پچ کورد |
|---|---|---|
| نوع تجهیز | پسیو ثابت | پسیو متحرک |
| محل نصب | داخل رک، به‌صورت ثابت روی ریل | اتصال بین پچ پنل و سوئیچ یا سایر تجهیزات |
| روش اتصال | پانچ شدن کابل شبکه از پشت | اتصال دو سر آماده با کانکتور RJ-45 |
| عملکرد اصلی | تجمیع، مدیریت و مرتب‌سازی کابل‌ها | ایجاد اتصال موقت بین تجهیزات یا بین تجهیزات و پچ پنل |
| نیاز به ابزار نصب | پانچ‌دان برای پشت پچ پنل | بدون ابزار، فقط اتصال دستی |
| تغییرات آتی | نیاز به پانچ مجدد برای تغییرات | انعطاف‌پذیر و قابل جابه‌جایی سریع |
| طول عمر تحت فشار | بالا (کابل اصلی ثابت است) | معمولاً کمتر، چون بیشتر جابه‌جا می‌شود |
| هزینه نسبی | بالاتر (با کابل‌کشی دائمی همراه است) | پایین‌تر برای هر واحد اتصال |
پچ پنل (نقطه‌ی پایان کابل‌کشی دائمی)
پچ پنل در واقع ترمینال اصلی کابل‌های افقی شبکه است. کابل‌هایی که از پریزهای شبکه در اتاق‌ها یا طبقات مختلف کشیده شده‌اند، در پشت پچ پنل پانچ می‌شوند. بنابراین پچ پنل همیشه به‌صورت ثابت در رک نصب شده و تغییری در آن ایجاد نمی‌شود مگر برای تعمیر یا ارتقا.
استفاده از پچ پنل باعث نظم و ساختار در رک، سهولت در توسعه آینده و دسترسی آسان به مسیر کابل‌ها می‌شود.
پچ کورد (واسط بین تجهیزات و پچ پنل)
پچ کورد به‌عنوان رابطی بین پچ پنل و سوئیچ شبکه یا سایر تجهیزات اکتیو مورد استفاده قرار می‌گیرد. طول کوتاه، قابلیت جابه‌جایی سریع، رنگ‌بندی متنوع و نصب بدون ابزار، از مزایای اصلی پچ کورد است.
در واقع پچ کورد مثل یک پل موقت و انعطاف‌پذیر عمل می‌کند که ارتباط فیزیکی را بدون نیاز به پانچ و ابزار فراهم می‌سازد.
پچ پنل و پچ کورد مکمل یکدیگر هستند و در کنار هم، زیرساختی ساخت‌یافته، حرفه‌ای و قابل توسعه را شکل می‌دهند. حذف یکی از آن‌ها باعث افت شدید در قابلیت مدیریت شبکه و کیفیت اجرا خواهد شد.
جمع بندی
در طراحی و اجرای شبکه‌های ساخت‌یافته، تجهیزات پسیو نقش حیاتی در کارایی، پایداری و توسعه‌پذیری شبکه دارند. پچ پنل و پچ کورد، دو جزء اصلی این ساختار هستند که وظیفه انتقال منظم، مطمئن و قابل مدیریت داده را بین تجهیزات مختلف بر عهده دارند.
- پچ پنل به‌عنوان نقطه انتهایی کابل‌کشی دائمی، امکان نظم‌دهی، شماره‌گذاری و مدیریت آسان کابل‌ها را فراهم می‌کند.
- پچ کورد، یک کابل کوتاه و آماده است که برای اتصال سریع بین پورت‌های پچ پنل و تجهیزات اکتیو مورد استفاده قرار می‌گیرد.
این دو تجهیز نه‌تنها برای اجرای شبکه‌های سازمانی ضروری‌اند، بلکه حتی در شبکه‌های اداری کوچک و نیمه‌صنعتی نیز به‌کار می‌روند. استفاده از آن‌ها باعث کاهش زمان عیب‌یابی، افزایش امنیت فیزیکی کابل‌ها و ارتقاء استانداردهای اجرای شبکه می‌شود.
اگر برای پروژه‌ی پسیو شبکه خود نیاز به مشاوره، طراحی یا اجرای حرفه‌ای دارید، تیم سرآمدان با سال‌ها تجربه آماده ارائه راهکارهای اصولی و استاندارد است.
اگر قصد دارید زیرساخت شبکه‌ای اصولی و استاندارد داشته باشید، پیشنهاد می‌کنیم اجرای کامل کابل‌کشی ساخت‌یافته و تجهیزات پسیو شبکه را به متخصصان ما بسپارید.
خدمات پسیو شبکه با اجرای حرفه‌ای توسط تیم سرآمدان
سوالات متداول
پچ پنل‌ها با چه تعداد پورت‌هایی تولید می‌شوند؟
پچ پنل‌ها معمولاً در مدل‌های 12، 24، 48 و حتی 96 پورت تولید می‌شوند. رایج‌ترین مدل در شبکه‌های اداری و تجاری، پچ پنل 24 پورت Cat6 است. انتخاب تعداد پورت بسته به حجم کابل‌کشی و تعداد نودهای شبکه انجام می‌شود.
استفاده از پچ پنل چه فوایدی دارد؟
استفاده از پچ پنل مزایای متعددی دارد، از جمله:
- نظم‌دهی و تجمیع کابل‌ها در رک
- سهولت در تغییر و توسعه آتی
- کاهش فشار به کابل‌های اصلی
- تسهیل در عیب‌یابی شبکه
- پیاده‌سازی اصولی شبکه ساخت‌یافته
